Karşılaştırılan Katman Oryantasyon Yöntemleri
Kompozit yapı tasarımında lif yönlenmesi, malzemenin mekanik tepkisini doğrudan belirler. Metallerin aksine karbon fiber takviyeli polimerler (CFRP) anizotropik yapıya sahiptir; yani mekanik özellikler uygulanan gerilmenin eksenine göre değişiklik gösterir. Bu teknik incelemede, endüstriyel uygulamalarda sıklıkla tercih edilen üç farklı lamine konfigürasyonu ele alınmaktadır: Tek Yönlü (Unidirectional - UD [0°]), Çapraz Katmanlı (Cross-Ply [0°/90°]) ve Yarı İzotropik (Quasi-Isotropic [0°/±45°/90°]) dizilimler.

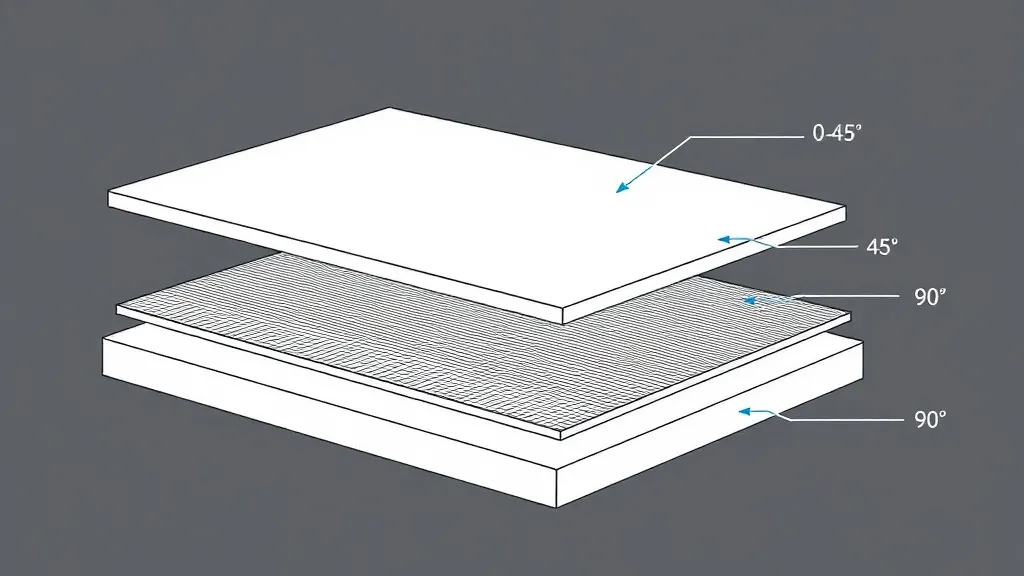

Tek yönlü dizilimde liflerin tamamı ana yük eksenine paralel yerleştirilir. Çapraz katmanlı yapıda lifler dik açılarla birleştirilerek iki eksenli mukavemet elde edilir. Yarı izotropik mimaride ise lifler dört farklı açıya (0°, +45°, -45°, 90°) simetrik ve dengeli şekilde dağıtılarak metalik malzemelere yakın izotropik bir davranış elde edilmesi amaçlanır. Hassas mühendislik gerektiren parçalarda Karbon Fiber Üretimi Hizmetleri kapsamında uygulanan bu lamine mimarisi, yapının kırılma modunu ve şekil değiştirme limitlerini belirleyen temel parametredir.
Teknik Kriterlere Göre Anizotropik Değerlendirme
Katmanların oryantasyon açıları, parçanın çekme, basma, kayma ve burulma yükleri altındaki davranışını değiştirir. Tek eksenli çekme testlerinde (ASTM D3039 standardına uygun olarak) [0°] yönündeki fiber hacim oranı arttıkça eksenel çekme modülü yükselir. Ancak eksen dışı (off-axis) yüklerde mukavemet hızla matris baskın kırılma seviyesine düşer.
Klasik Lamine Teorisi (CLT) kullanılarak hesaplanan eksenel ve kayma modülleri, laminatın nihai yük kapasitesi sınırlarını çizer. Matris malzemesinin elyaf ile etkileşimi de bu noktada kritiktir; nitekim Epoksi ve Vinil Ester Reçinelerin Karbon Fiber Mukavemetine Etkisi incelendiğinde matrisin katmanlar arası kayma gerilmesini (ILSS) doğrudan etkilediği görülmektedir.
Aşağıdaki tabloda, %60 lif hacim oranına (Vf) sahip standart modüllü karbon fiber laminatların farklı katman dizilimlerindeki tipik mekanik değerleri karşılaştırılmıştır:
| Mekanik Parametre | Tek Yönlü [0°] | Çapraz Katman [0°/90°]s | Yarı İzotropik [0°/±45°/90°]s |
|---|---|---|---|
| Eksenel Çekme Modülü (Ex) | 135 GPa | 70 GPa | 50 GPa |
| Eksen Dışı Çekme Modülü (Ey) | 10 GPa | 70 GPa | 50 GPa |
| Kayma Modülü (Gxy) | 5 GPa | 5 GPa | 19 GPa |
| Eksenel Çekme Dayanımı | 2200 MPa | 1100 MPa | 750 MPa |
| Poisson Oranı (vxy) | 0.30 | 0.05 | 0.31 |
Laminatın dengeli (balanced) ve simetrik (symmetric) dizilmesi, otoklav veya fırın kürlenmesi esnasındaki termal genleşme farklarından kaynaklanan bükülme gerilmelerini engeller. Parça tasarımında Savunma Sanayi Karbon Fiber Parçalarında Çekme Testi Standartları referans alınarak emniyet katsayıları belirlenmelidir.
Maliyet ve Üretim Süresi Analizi
Katman oryantasyon karmaşıklığı arttıkça, üretim sürecindeki işçilik süresi ve malzeme firesi artış gösterir. Tek yönlü kumaşların serimi otomatize sistemlerle (ATL/AFP) hızlıca yapılabilirken, çok eksenli özel dizilimler hassas pozisyonlama gerektirir.
İzmir bölgesinde yürütülen ileri kompozit projelerinde, kesim fireleri ve sermedeki tolerans sapmaları toplam maliyet faktörünü doğrudan etkilemektedir. 0°/90° dokuma kumaşlar (woven) serim süresini kısaltsa da, liflerdeki kıvrım (crimp) nedeniyle UD kumaşlara kıyasla %10-15 oranında mekanik performans kaybına yol açar. Manuel serim işlemlerinde katman açısındaki ±3°’lik sapmalar dahi lamine yapının taşıma sınırında %8 ila %12 arasında kayba neden olmaktadır. Bu tür risklerin elenmesi için Ar-Ge ve Mühendislik Çözümleri dahilinde lazer projeksiyonlu serim hizalama teknolojileri entegre edilir.
Hangi Durumda Hangi Katman Dizilimi Seçilmeli?
Tasarlanacak parçanın maruz kalacağı gerilme türüne göre optimum katman dizilimi seçimi yapılmalıdır:
- Tek Yönlü [0°] Dizilim: Yalnızca tek bir eksende yüksek çekme veya eğilme yüklerinin bulunduğu biyel kolları, tahrik şaftları ve çekme çubukları için uygundur. Eksen dışı yüklerin bulunmadığı koşullarda en hafif yapıyı sunar.
- Çapraz [0°/90°] Dizilim: İki yönlü basınç kapları, düz plakalar ve kiriş gövdeleri için idealdir. Dik gerilmeleri dengeli karşılar fakat burulma (torsion) rijitliği düşüktür.
- Yarı İzotropik [0°/±45°/90°] Dizilim: Karmaşık ve yönü belirsiz yüklerin etki ettiği havacılık gövde panelleri, bağlantı braketleri ve çok eksenli taşıyıcı elemanlar için zorunludur. ±45° katmanları yüksek kayma modülü sunarak yapısal kararlılığı artırır.
Endüstriyel parça imalatında, İzmir Karbon Fiber Üretimi Hizmetleri kapsamında gerçekleştirilen sonlu elemanlar analizi (FEA) ve lamine simülasyonları ile gereksiz katman kullanımının önüne geçilerek en düşük ağırlıkta maksimum dayanım değerleri yakalanır.
Sık sorulanlar
Katman açısındaki hizalama hatası yük kapasitesini nasıl etkiler?
Serim esnasında katman açısında oluşan 5 derecelik bir sapma, laminatın eksenel çekme modülünü %15 ila %20 oranında düşürebilir ve yapıda beklenmeyen kayma gerilmelerine yol açar.
Simetrik katman dizilimi yapılmazsa ne olur?
Orta düzleme göre simetrik tasarlanmayan dizilimler, kürlenme sonrası soğuma aşamasındaki iç gerilmeler nedeniyle parçada kalıcı bükülme, çarpılma ve burulma deformasyonlarına neden olur.
Yarı izotropik dizilim metallerin yerini tamamen alabilir mi?
[0°/±45°/90°] yarı izotropik dizilimli karbon fiber laminatlar, alüminyum veya çelik gibi izotropik metallerin mekanik davranışını simüle ederken %60 ila %70 oranında ağırlık tasarrufu sağlar.
